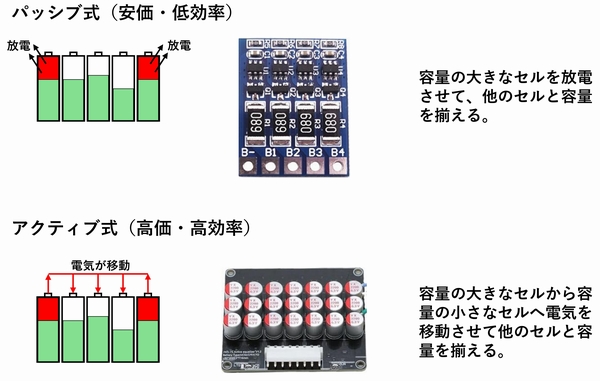

中華製の電動工具用バッテリーは、リチウムイオン電池（18650）が5本直列になっ ています。満充電にはなるものの、持ちは悪い感じで。 組電池について調べて見ると1本毎の容量にバラ付きがあるまま組み立てられたバ ッテリーは、正規の満充電にはならず全体容量として80%とかで満充電を認識して しまう様です。安価なバッテリーにはあるあるだそうです。 国産の有名メーカーのバッテリーは、1本1本を選別・試験して同程度の電池だけで 組み立てているそうで、そのコストが価格に反映されて高価なんですね。 とは言っても中華製電動工具には、国産バッテリーは付けられないので中華バッテ リーとして対策しないといけません。 まず、各電池の容量を揃える必要があります。その方法としてパッシブ方式とアク ティブ式があります。

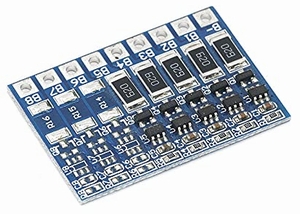

	最初に買ってみたのがパッシブ型の基板です。 5S 4.2v li-ion バランサーボード 860円くら いでした。 必ず直列数に合った物を準備します。 ちなみに充電機能はないので、別途充電器は必 要です。 38x26x2mm

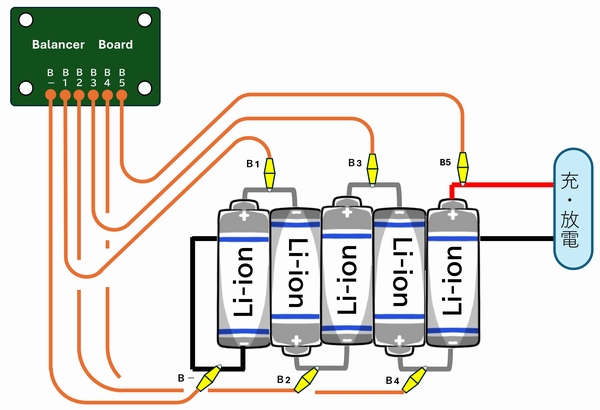

実際の接続はこんな感じになります。基板はコンパクトなので、バッテリーケースに内臓させ る方もおられる様です。自分は実験的にしたかったので、簡易的に接続する予定です。 さて、更に良い情報を得ました。なんと「模型用」のバランス充電器があるそうでそれが使え るみたいです。

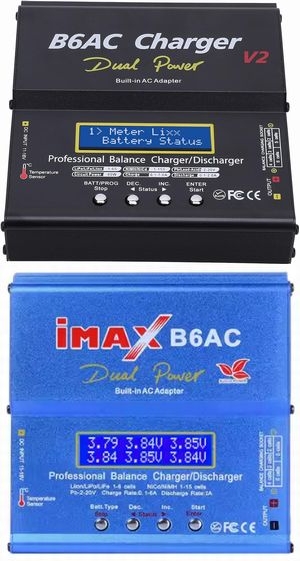

	B6ACと呼ばれるマルチ充電器で、本来は模型用 バッテリーの充電器です。 ちょっと配送に問題がありまして・・・ 密林さんのお力により、1つ無償プレゼントと なりましたので2個同時に充電ができる様にな りました。 管理人が購入したのは、DC12V入力の他、AC 100Vも利用できるAC仕様です。 OEMなのか、色々なメーカーから色々なパッケ ージで販売されている様です。 ACプラグはアース極付きなので変換アダプタを 購入しました。

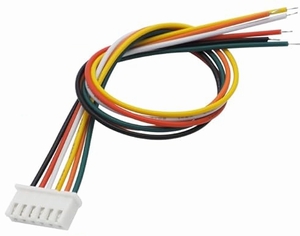

	バランス充電をするには別売の電圧監視ケーブ ルが必要です。本数は実際のセル数+1本が必要 で、対象となるバッテリーは5セルなので、6ピ ンのKHコネクタを購入しました。 配線が細かったのでコネクタより20mm以降で 1.25sqの配線を延長しました。 10本入りで680円程でした。

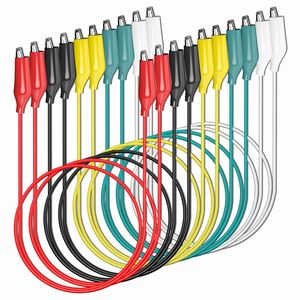

	バッテリー端子に接続するためのミノムシクリ ップセットを買いました。 5色2ペアの計10本セットで、700円程度でした 配線は普通の太さでしたが、心線は綿毛程度し かなく、とても電流を流せる感じはしません。 またクリップ側もカシメてあるだけで、ハンダ 付けはされていなかったので、1.25sqの配線に 付け替えました。 ミノムシクリップのカバーもクルクル回ってし まうので嚙みつかせに苦労します。 安いのはダメですね(;^_^A
	バッテリー端子にミノムシクリップを挟む所が 少ないので、スポット溶接機も買いました。 これでニッケル帯を少し溶接することで、ミノ ムシクリップを挟むことができます。
配線はこの様になります。
!!注意！！ ショートさせるととても危険です！完全自己責任でお願いします。
