| 購入し続けて初の満充電に至らないwaitlayバッテリ（マキタ互換18V)に当たりま した。 症状としては、waitlay充電器に於いて、充電完了間際になると一旦充電が停止し て再度充電がスタートし、それを短時間の内に何度も繰り返します。30分くらい そのままにしておくと、最終的には正常の充電完了画面になります。充電・停止 を繰り返している時のバッテリ容量は99%、正常終了すると100%表示になります。 多分セルバランスが崩れていて数本充電完了を検知してしまうものの、まだ満充 電に達しないセルが数本ある、いわゆるセルバランス崩れと仮定しました。 早速ケースを分解して各セルの電圧を確認してみました。 1セル目 3.95V 2セル目 4.21V(Max) 3セル目 3.72V(Min) 4セル目 4.03V 5セル目 3.95V 合計 19.86V ※1セル＝2本並列接続 やはり、バランス崩れが確認できました。信頼しているwaitlay製ですが、バラン ス崩れはある程度あるようですね。 |
 |

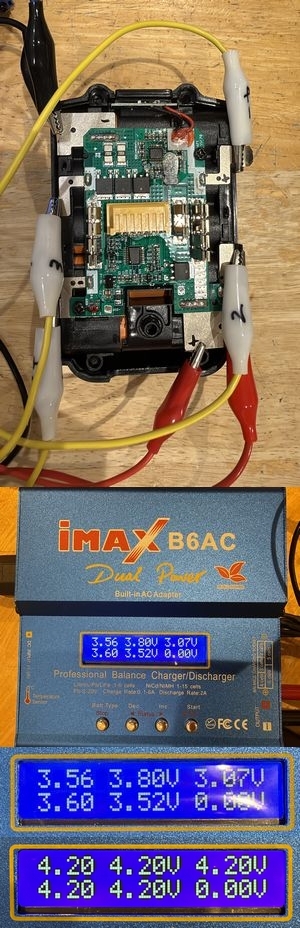

バランス充電器を使用して充電をしました。 各セルの端子にはワニ口クリップを挟めるよう にニッケル板を各端子に溶接しました。 ディスプレイに充電途中の各セル電圧を表示さ せてみました。 上段左から順に1セル目、2セル目・・・となり ます。この時点で、2セル目の電圧が他のセル より高いことがわかります。 バランス充電器は、各セルの電圧を監視して、 不足しているセルには通常の充電を、フルに近 いセルには充電電流を充電器内部で放電させ少 なくしたり、バイパスをして各セルの電圧をバ ランスさせていきます。 参考にした動画はこちら 18650電池は、充電完了電圧 4.20V、放電終止 電圧 2.5〜3.0V （各メーカーにより、電圧の違いあり） ＝＝＝＝＝＝＝＝ 結 果 ＝＝＝＝＝＝＝＝ 各セルの電圧バランスは取れましたが、充電終 了、充電開始を繰り返す事象については、変化 ありませんでした。まぁ30分くらいそのまま放 置すれば正常に充電は完了するので良いかな。 容量表示も100%になるし。 多分バッテリ側の制御基板に問題があるのかも 知れません。いや、正常に制御しているからか も？ |
