デジタル・マルチテスターの検証

我が家では、ちょっと計れれば良いと言うことで、アジア製のローエンドなデジタル・マルチテスター
（以後テスター）を持っています。ところがやはり心配になるのはその値の信憑性・・・(-_-;ウーン

これからアジア製の安いテスターを入手しようと考えている方への参考になれば(^-^)

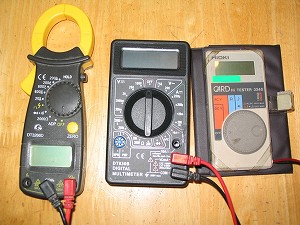

我が家のテスターです。
要所要所に無いと不便なので３台(^^;)

左は直流電流測定が可能なテスターで確か２千
円チョットだったかな・・・

中央は４８０円のテスター(^-^)　実は先代が
壊れて同機種２台目デス(^-^)

右は今回指標とするHIOKI(Made in Japan)のカ
ード型テスターです。

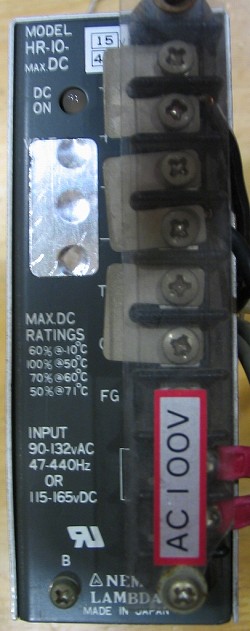

	今回の実験に使用した安定化電源です。一応１５Ｖ　４．０Ａと言う仕様ですが、電圧を１３．８Ｖに調整してあります。調整後は、銀テープで封印しました。昔の人なら、この銀テープ見たことありませんか？(^-^) ５インチ　フロッピーディスクの消去防止に貼るモノですヨ。いかにこの電源が古いモノかお分かりでしょう(^-^)
（直流電圧測定）
	まずは「標準機」で測定。結果はご覧の通り！ピッタリ１３．８０Ｖです(^-^) カード型でもこの正確さ。さすが国産ですこの正確さが定価に反映されているんでしょうね(^-^)
	続いてローエンド・クランプテスターです惜しい・・・－０．０２Ｖです。標準機に対する誤差は、０．１５％でした問題はナシです(^-^)
	更にローエンド、４８０円テスターです (^^;) 結果は・・・おっ、そこそこイクねぇ～＋０．０７Ｖか標準機に対する誤差は、０．５％でした上のクランプテスターよりは誤差大きいけど４８０円でここまで持って来るとは大したモノです(^-^)
（直流電流測定）

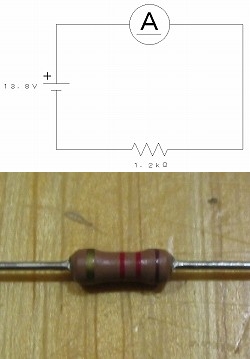

	電流を計測するには、最低限この様な回路を組む必要があります。電源が１３．８Ｖ、抵抗が１．２ｋΩの時回路にはいくらの電流が流れるでしょうか？　オームの法則を用いれば簡単に算出出来ますよね(^-^) 電圧を抵抗で割れば良いので、１１．５ｍＡとなります。よって、指示値がこの値に近ければ良い訳です。下は今回の実験回路に使った炭素被膜抵抗器です。１３．８Ｖで１１．５ｍＡ流れる時の電力は、０．２Ｗですので、抵抗器の電力をそれ以上にしないとダメです。ちなみに、この抵抗器の電力は、１／２Ｗ（０．５Ｗ）ですので、今回の実験に使える訳です(^-^)
<(_ _)>　標準機には電流測定モードがありませんでしたΣ(￣⊥￣lll) 　　　　　また、クランプテスターの電流測定モード、故障している感じで零調　　　　　整が出来ませんでしたｏｒｚ　よって、この実験は４８０円テスター　　　　　でのみの結果となることを、ご了承下さい(^^;)
	キター！＞＜ドンピシャじゃない？恐るべし４８０円テスター ※単位はｍＡです
（交流電圧測定）
	まずは標準機で (-_-;ウーン　呼称１００Ｖに満たない… 電気代ちゃんと払ってるのになぁ～東電の節電かな(^-^) まっほぼ１００Ｖですネ。聞く所によると９０Ｖ前後の所もある様です。そういった所では昇圧トランスで電圧を上げてあげないと、誤作動する家電もあるとか…
	クランプテスターだと９７Ｖ。測定レンジが１つなので、少数点以下は表示されません(^^;) 標準機に対する誤差は、２．７％でした。ちょっと誤差が大きいかな(^^;)
	４８０円テスターでは・・・おっ、２千円もするクランプテスターより良いゾ(^-^) 標準機に対する誤差は、０．７％でした。素晴らしい・・・(^^;)
（抵抗測定）
	実験で使ったこの抵抗を測ってみます。抵抗器はカラーコードで抵抗値を示す物があります。カラーコード読めます？(^^;) 右から、茶・赤・赤・金　です。１本目と２本目はそのまま数字になるので１と２になります。３本目は乗数ですので０を２つ付けます。すると１２００Ωとなり、約すと１．２ｋΩとなります。最後の金は誤差表示で金の場合は±５％となりますので、１２００Ωに対し上下で６０Ωの誤差があると言うことです。カラーコードの詳細は、ググってね(^^;)
	思わず唸りますねー。ピッタリと１．２００ｋΩを指示しています(^-^)
	クランプテスター、なかなか良い感じです (^-^) 標準機に対する誤差は、０．１７％でした。
	４８０円テスターもバッチリですヨ(^-^) 標準機に対する誤差は、０．１６％でしたクランプテスターより良かったです。

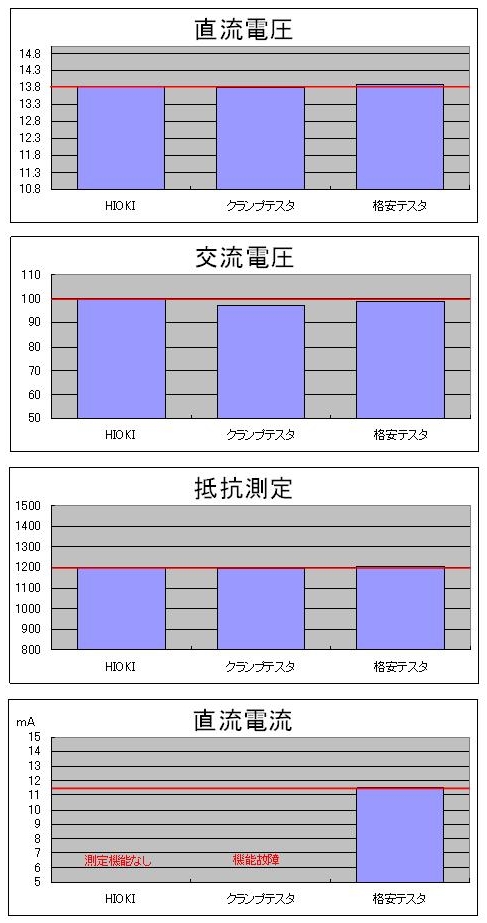

以上の結果をグラフ化してみると・・・

結論！！

デジタルテスターは、国産の高い物でも、アジア製のローエンドの物でも
測定結果には大した差が無いことが分かりました(^-^)

問題があるとすれば、測定出来る種類の違いや耐久性なんではないでしょ
うか？

４８０円テスター、もう１台買っちゃおうかな(^^;)
