 3つのケージにそれぞれヒーターを入れ、それぞれサーモスタットに繋げていましたが鳥達に ケーブルを切られて買い替えが必要になりまし た。でも、サーモスタットって高いんですよね だいたい4000円くらいします。しかも3台とな ると＞＜ だけどよくよく考えたら、サーモスタット3台 も必要～？ でも必要そうです・・・310Wまでしか対応して いないので。我が家のヒーターは100Wを使って いるので、3つだと300Wになり余力は10W。 これは心持ち無いのでやはり3台買うか～と思 ってAmazon検索していたら、温度スイッチモジ ュールなるモノを発見。容量は7Aまで。 （1A＝100W） しかも1個350円!! 製品の1/10の値段です。 でもそのままでは使えないので、ケースやら配 線材料などは他に必要ですが、それでもサーモ スタット3台買うよりはコスパ良いです。 似た温度スイッチモジュールは多く存在してい るみたいですが、メーカーによって実装されて いるリレーの容量が違う様なので注意が必要で す。 今回買った温度スイッチモジュールにはXHONG 製、XD-SS-112DMリレーが実装されていました モジュール自体の駆動電源はDC12Vです。 鳥のヒーターは100Wですので、3個で3Aが必要 ですが、AC電源では表記的に7Aまで大丈夫み たいなので、まぁ余裕です(⌒∇⌒) 付属の温度センサーは線長30cmと短かったので 1.8mの物を別途購入しました。 |
| 配線はこんな感じでしています。モジュール駆動用にDC12Vが必要です。 USBから12Vを出力するモジュールもあるので、それだとACアダプタは不要ですね。 |
|
 |
|
| 設定が少し複雑です。この温度スイッチモジュールには、Cモード（クーラー）と Hモード（ヒータ）がありますが、温度設定が逆になるので注意が必要です。間違 えると凍死、熱中死になるリスクは高いです。 ［● ● ●］左からA設定（確定）、B+（昇値）、C-（降値）となります。 温度設定はAスイッチを短押ししてB、Cで調整します。 詳細設定にはAスイッチを3秒以上長押しします。 P0が表示されたらAスイッチを押してB、CスイッチでCモードとHモードを選択しま す。次にB、CスイッチでP1を表示してAスイッチを押します。ここではヒステリシ ス温度を設定します。デフォルトでは2.0℃となっています。 設定するのは以上3個所となります。 管理人は鳥のヒーター制御で使うので、Hモードとして説明します。 設定温度-ヒステリシス温度＝ヒーターON温度になり、設定温度がヒーターOFFの温 度となります。（Cモードはこの逆になります） 例 Hモード 設定温度30℃、ヒステリシス温度2.0℃と設定した場合は、ヒーター ONが28℃、ヒーターOFFが30℃となります。 |
 |
リレーが溶けました！！気を付けましょう |
| 2024.10.に680円で購入したサーモスタットモジュールですが、15ヶ月使用して壊 れました。しかもその壊れ方が焼損で、危うく火災に至るところでした。 （火は出ず溶けただけだったのは幸いです） |
 |

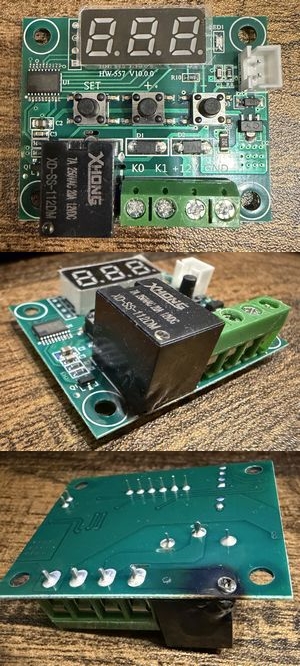

色々なメーカーから作られているサーモスタッ トモジュールです。形状が同じならどこも一緒 だと思います。 今回焼損したのは黒い四角の部品、リレーです XHONG製のXD-SS112DM AC250Vで7A、DC12Vで20Aが接点負荷容量の様で す。 セラミックヒーター100Wx3個を接続していまし た。セラミックヒーターの実測抵抗は1個あた り約100Ωでしたので、AC250Vの時、流れる電 流は、AC250V÷(100Ωｘ3個）で0.8Aです。 仕様の7A以下ですので問題ないはずですが、日 本の場合はAC100Vですので、再計算してみると AC100V÷（300Ωx3個）で0.3Aになり、これも 仕様の7A以下ですので問題はないはずです。 最初、ヒーター通電中にリレーを触ったらかな り熱く大丈夫かと思いましたが案の定焼損に至 りました。仕様が詐称だったんでしょうか？ このタイプのリレーは耐久性が低いと認識して 直接負荷に接続するのではなく、パワーリレー を1個介して設計した方が安心出来ますね。 |
 |

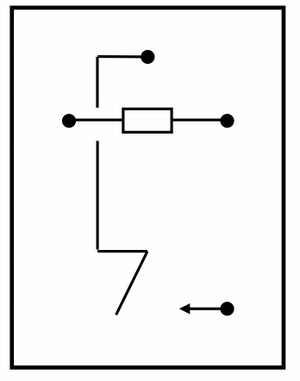

上の3枚目の写真と比較してみると、焼損した のは下の「接点」部分と言う事が分かります。 接点が接触不良になったことで接触抵抗が増え て加熱・焼損に至ったものと推測されます。 |
| サーモスタットモジュールは安全性がどれも担保できないので、結局専用品を使う ことにしました。 |
 |

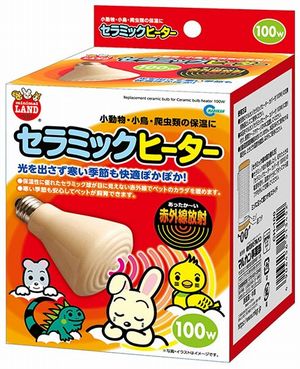

今まではマルカンの100Wセラミックヒーターを 3台のケージに1個ずつ付けていました。 （電気負荷は300W） 仕様的には、室温+15℃まで加温することが出 来ます。 |
 |

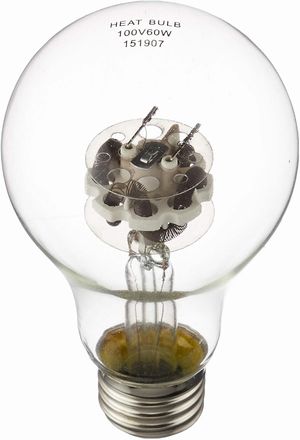

サーモスタットへの負荷を減らす目的と、実際 +15℃までの加温は不要かなと思いましたので 今回マルカンの60W保温球を初めて購入しまし た。これだと、室温+10℃まで加温出来るみた いです。 最初電球かと思っていました(;^_^A ガラスに糞が付くと割れることがあるみたいな ので、ちょっとした庇を付けてみました。 万一ガラスが割れても飛び散らないようにコー ティングがされています。 通電中はぼんやりと赤くなります。 |
 |

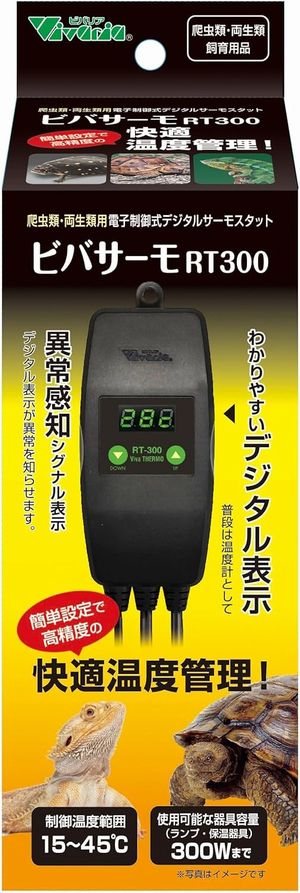

今回購入したサーモスタットはこちら。 ビバリア ビバサーモ RT300 鳥表記はありませんが、爬虫類とか良いなら似 た環境かなと、しかもデジタル表示仕様です。 常時センサで検知している温度が表示されヒー ターがONの状態表示もあります。 欠点は、ON/OFFのタイミングが早いことでリレ ー接点の劣化が早いのでは？と思ています。 このサーモスタットも300Wまでですので、問題 ありません。 |
