iPad2の取り付け

先日高速に乗ることがあったんですが、出来たばかりの新東名路線が
出ませんでした。
無理もありません。現時点でのマップデータではないので^^;

新たにマップデータを更新するとなると、２７，０００円の出費にな
ります（ＤＶＤ　全国版）

そこで、ｉＰａｄ２で見れるマップデータはマメに更新されしかも無
料であることに着目。３Ｇ／Ｗｉ－ＦｉモデルなんでＧＰＳ機能も使
えることから、マップデータに無い場所へ行く時、ｉＰａｄ２でナビ
をしようと思い付きました(^^)

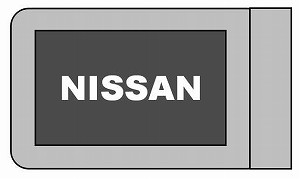

	市販車載ステーの種類を見つつ、設置場所を色々考えたんですが、ｉＰａｄ２は大きいのもあって視界不良になってしまったり、視線移動が大きくなってしまってなかなか良い所が見つかりませんでした。ふと思ったのが純正モニター。ｉＰａｄ２をナビとして使うので、純正モニターは不要では？試しにｉＰａｄ２を横にして純正モニターの前に置くと大きさ的にピッタリ収まりそうです。しかも視界不良もなく視線移動も少ない(^^)。そりゃね、元々純正モニターが付いてる場所ですから(^^)

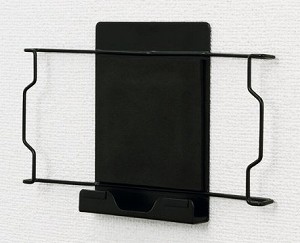

	取り付け場所が決まったので、ココへ設置する為のホルダーを探しましたが、そんなに都合の良いホルダーがある訳もなく・・・で、探していたら壁面や冷蔵庫などの平面へ設置する為のホルダーが見つかりました(^^) サンワサプライＣＲ－ＬＡＩＰＡＤ２ＢＫ（横設置用）大きさ的にも純正モニターサイズにピッタリです。 ※写真クリックでメーカーＨＰへ飛びます。
で、このホルダーをどうやって純正モニター前に設置するかが問題点です。常時付ける訳ではないので、取外しが簡単に出来ること。なるべく純正モニターに傷を付けたくないことから考えました(^^)

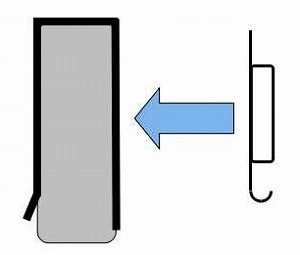

	イメージ図です。純正モニターの上から差し込む感じのクリップを作成して、そのクリップに両面テープでホルダーを固定する方法としました。これなら脱着も簡単に出来ます(^^) 針金ハンガーを分解して３０ｃｍ程度の針金を作成。これを純正モニターの外形に合わせて曲げて型を作りました。

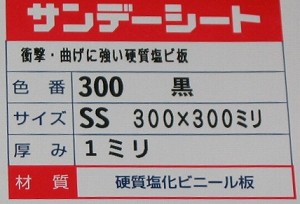

	ステーとして使ったのは、別用途で予め在庫していた１ｍｍ厚の硬質塩ビ板を使いました。３００ｘ３０ｍｍで２本切り出し曲げて作成です(^^)

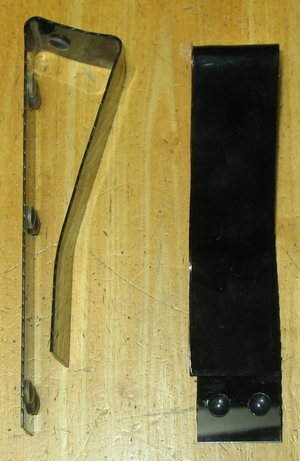

	硬質塩ビ板は、プラ板とかと違い折り曲げても割れ難いんですが、曲げた所が弱くなってしまいそうなのと、ある程度復元してしまうことも考えられたので、熱処理で曲げました(^^) 本来なら折り曲げ用のヒーター棒が市販されているんですが、用途が限られ出動頻度が少ないものに６０００円の出費は考えられません^^; そこで、ホットエアーガンで炙って柔らかくして曲げました(^^)。この方法で曲げると、復元はしませんし、多少のバネ効果も期待出来ます(^^) 型通りに曲げたので純正モニターに付けたらピッタリでした(^^)

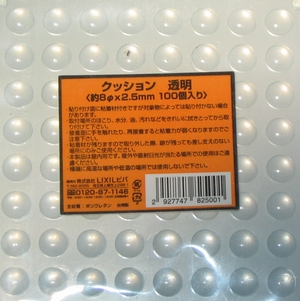

	上の写真でも分かると思いますが、滑り止め効果と純正モニターの傷付きを防止する為に丸いクッション材を所々に貼り付けて安定感を出しました。ポリウレタン製８Φｘ２．５ｍｍ　１００個入り（ホームセンターオリジナル品）

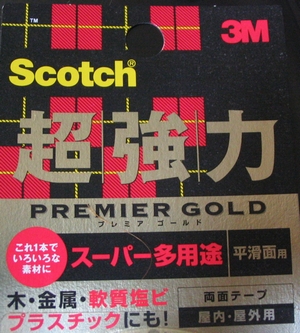

	作成した塩ビステーと、ホルダーの接着に使用した両面超強力テープです。信頼の３Ｍ製です(^^) 多用途なので、硬質塩ビと金属との接着が出来ます(^^)
仕様　超強力　白色　１．１mm厚　屋内・外　－２０～８０℃ 接着出来る素材　金属（鉄・アルミ・ステンレスなど）、軟・硬質塩化ビニール、ガラス、内装タイル、硬質ゴ　ム、ポリエチレン、ポリプロピレン、木接着出来ない素材と場所　シリコーン、フッ素樹脂加工面、塗装が剥がれやすい面、軟質ゴム、凹凸面（壁紙・ベニア板　）、球体、凹凸の激しい面（コンクリート・ブロックなど）、ザラザラした面（砂壁・すりガ　ラスなど）、浴室など湿気の多い場所、常に浸水している場所荷重の目安　ステンレスどうし　　　１０．３Ｎ（１，０５０ｇ）　ポリプロピレンどうし　１３．９Ｎ（１，４２５ｇ）　※テープ２ｃｍでの耐荷重

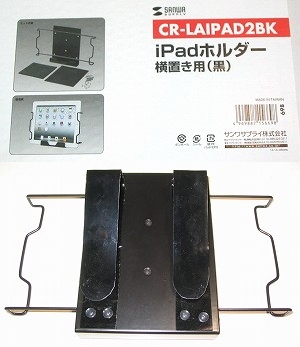

	ホルダーに作成した塩ビステーを接着しました結構しっかりと接着出来ました。ホルダー自体がスチール製なので、ｉＰａｄ２と合せると結構な重さになります。上記の両面テープ仕様から算出すると、両面テープの耐荷重は１７ｋｇにもなります。実際は塩ビ板がそこまでの荷重に耐られませんが、今回の数ｋｇ程度の重量なら全く問題ないと思います。しかも常設ではないので(^^)

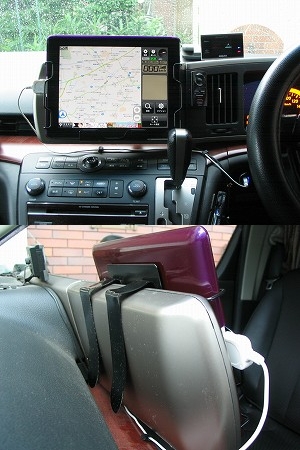

	電源ケーブルが、有り合わせの物を使ったので白くて目立ちます^^;。黒ケーブルがあれば、買おうと思います。でも今ではなかなかドッグコネクタケーブルって無いんですよねー^^; 純正モニターより断然大きいので見易いです。インターネットも動画も音楽も出来る様になります(^^) デメリットは・・・バックカメラの映像が隠れてしまうことです。映像だけ別モニターに分配出来れば良いんですが・・・ま非常設なので^^; 取り付けた感じはバッチリです。ガタ付きもありませんでした(^^)
	ナビとして選んだのが「なびすけＲ－ＨＤ」と言う無償アプリです。高額アプリと違い、機能を絞った実用ペースのものとなっています。アプリなんで当然ＧＰＳのみで、車速センサは網羅していませんので、立体駐車場やトンネル通過時は停まってしまうと思います。今現在体験していませんが^^; 無償ではちょっと申し訳ないと思うほど良い出来です(^^) ただ、無償なだけに画面下に帯状にＣＭが入ります。時折そのＣＭが自動リンクとなっていると、他の画面を引っ張って来てしまい画面が変わってしまうことが・・・よってチップと思って２００円を払い、広告表示を解除しました。もう完璧です(^^)
