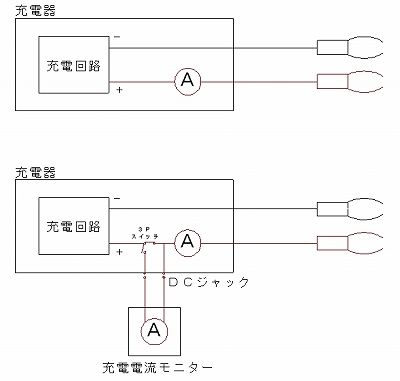

比較的使い勝手の良いCELLSTAR SV-50Tバッテリー充電器、充電中の電流を測るのに テスターを接続していましたが、配線が煩わしく思う様になり、簡単にモニター出来 ないか考え、充電器に付いている電流計への接続線を3Pトグルスイッチを経由させ 外部アナログ電流計へ切り替えられる様にしました。 スイッチを切り替えることで、本体の電流計と外部電流計を切り替えられる様になり ました(^O^) これで、間にテスターを接続する必要がなくなり、常時電流を管理出来ます。 ではなぜ電流を読む必要があるのかと言うと・・・以前説明書通りの時間設定で充電 を行った際、バッテリーが発熱し満充電に至らないことがあり(急速充電状態)、そ の後の独学でバッテリーの容量によって最大充電電流が定められていることを知り、 その後は小さなバッテリーを充電する際、間にニクロム線を挟んで電流制限をするこ とにしたからです。 バッテリーの充電には電流管理が必要です。 |
愛用のCELLSTAR SV-50T バッテリー充電器です。 充電電流は5Aタイプです。 |
|
充電器に付いている電流計です。 電流の大/小しか分かりません ( p_q)エ-ン こう言う所でコストを下げてい るのかな? |
|
充電器の裏に、DCジャックと トグルスイッチ取り付けの穴を 開けました。 φ13mm、φ6mm |
|
用意した部品です。 DCジャック、トグルスイッチ トグルスイッチは手持ちの6P を使いました。3Pの代用〜 (^^;) |
|
充電電流モニターに使うアナロ グ電流計です。 アルミケースに収めました。 設計電流5Aの倍値スケールを 選択しました。 (5Aが真上に来て読み易いから) |
|
取り付け完了〜 このDCジャックに電流モニタ ーを接続してスイッチを切り替 えるだけの手軽さ(^O^) |
